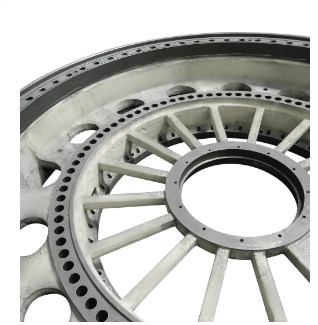

速度を超えて：高速ギアが現代の機械に革命をもたらしている方法

I.はじめに

現代の機械における効率とパフォーマンスの容赦ない追求は、エンジニアリング設計の境界を押し上げました。ジェットエンジンのro音から発電所タービンのハムまで、回転速度が増えている回転速度で確実に効率的に電力を送信する能力が最も重要です。この需要は置かれています 高速トランスミッションギア 機械的革新の最前線で。これらは、速く回転する単なるギアではありません。それらは、従来のギアの設計がすぐに故障する極端な条件下で効果的かつ確実に動作するように設計された細心の注意を払って設計されたコンポーネントです。

高速トランスミッションギアは、技術の進歩の重要なイネーブラーです。彼らはより高い出力密度を促進し、より小さな電力をより小さく、より軽いコンポーネントから送信できるようにします。これは、航空宇宙、発電、高性能の自動車セクターなど、さまざまな業界での効率の向上に直接変換されます。機械の全体的なサイズと重量を削減することにより、これらのギアは、よりコンパクト、燃料効率の良い、アジャイルシステムに貢献します。この記事では、基本原則、複雑な設計上の考慮事項、高度な製造技術、多様なアプリケーション、および高速トランスミッションギアの世界を形成するエキサイティングな将来のトレンドを掘り下げます。

ii。ギアトランスミッションの基礎

A.基本的なギアの原則

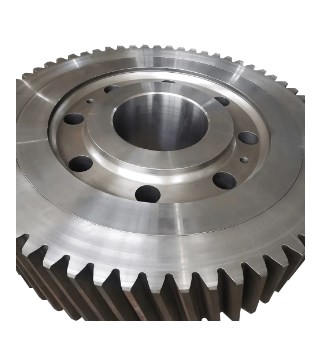

コアでは、ギアは、回転運動とトルクをあるシャフトから別のシャフトに送信するためのメッシュの歯を備えた機械的なコンポーネントです。基本的なギアの用語を理解することは重要です ピッチサークル 交配ギアが滑らずに転がる理論的なサークルです。 モジュール ギア歯のサイズを定義します。 圧力角 歯のメッシュの間に力が伝わる角度を決定します。そして ヘリックス角 （ヘリカルギアの場合）は、ギアの軸に対する歯の角度を指します。さまざまなギアタイプが存在しますが、 らせんギア より滑らかで静かな動作とスパーギアと比較してより高い負荷運搬能力により、主に高速アプリケーションで使用されています。 ギア比 速度の低下または増加を決定しますが トルク伝送 機能は、転送できる回転力の量を定義します。

B.高速での課題

高い回転速度での操作ギアは、恐るべき課題のユニークなセットを紹介します。

1. 動的荷重と振動の増加： 速度が上昇するにつれて、軽度の欠陥や不整合でさえ、重大な動的な力につながり、過度の振動とノイズを引き起こす可能性があります。
2. 熱生成と熱管理： 歯を整列させることとギアボックス内で油をかく間の摩擦は、かなりの熱を生成します。効果的な熱管理は、材料の劣化と潤滑剤の分解を防ぐために重要です。
3. ノイズリダクション： 高速操作は、本質的により多くのノイズを生成します。特に航空宇宙のようなアプリケーションでは、静かな操作のための設計が不可欠です。
4. 潤滑の課題： 急速に動く歯の間に適切な潤滑剤フィルムを維持することは困難です。オイルのかき回し（オイル自体が抵抗と熱を生成する場合）などの問題や、金属と金属への接触を防ぐのに十分な膜厚さを確保することが重要です。
5. 物質的な疲労と摩耗： 高周波数での周期的ストレスは、材料疲労のリスクを大幅に増加させます。表面摩耗、孔食、擦り傷も大きな懸念事項です。
6. 製造精度要件： 高速ギアの公差は非常にタイトです。逸脱は壊滅的な失敗につながる可能性があります。

iii。高速ギアの設計上の考慮事項

高速操作の課題を克服するには、綿密な設計とエンジニアリングが必要です。

A.ギアジオメトリの最適化

ギアジオメトリを最適化することは、スムーズで効率的で耐久性のある高速操作のために最重要です。

• プロファイルの変更： のようなテクニック チップレリーフ そして ルートレリーフ 歯のプロファイルに適用され、より滑らかな関与と離脱が確保され、衝撃負荷と騒音が減少します。
• リード修正： ヘリカルギアの場合、歯の長さに沿ったヘリックス角度のわずかな変更により、負荷の下のたわみを補正し、均一な接触を確保します。
• ヘリックス角度選択： らせんギアの最適なヘリックス角は、負荷分布、軸方向のスラスト、およびノイズ特性のバランスをとります。
• 圧力角の最適化： 圧力角は、歯の強さ、接触ストレス、ノイズに影響します。慎重な選択が不可欠です。
• 歯の接触分析（TCA）： 高度なソフトウェアシミュレーションを使用して、歯のメッシュ間の接触パターンを分析し、歯の側面全体に均一な負荷分布を確保し、局所的なストレス濃度を防ぎます。

B.材料選択

素材の選択は、高速ギアのパフォーマンスと長寿の基本です。

• 高強度鋼： などの特殊な鋼 浸漬鋼 （例：AISI 9310、8620）および ニトリッド鋼 優れたコア強度と高い表面硬度を達成する能力により、一般的に使用されます。
• 表面硬化技術： のようなプロセス 浸炭 （硬度のために炭素を表面に導入する）、 ニトリッド （表面の硬さと耐摩耗性のために窒素を導入します）、および 誘導硬化 （ローカライズされた加熱とクエンチング）丈夫で延性のあるコアを維持しながら、硬くて耐摩耗性のあるケースを作成します。
• 軽量の素材： 航空宇宙、高度な合金、さらには重量が重要な用途の場合 複合材料 彼らは独自の製造とパフォーマンスの課題を提示しますが、探求されています。
• 考慮事項： 高速ギアの主要な材料特性には、高いものが含まれます 疲労強度 （周期的荷重に対する抵抗）、上位 耐摩耗性 、 十分な タフネス （骨折に対する抵抗）、および 熱安定性 （高温で特性を維持します）。

C.潤滑システム

効果的な潤滑は、摩擦、熱、摩耗を管理する高速ギアの生命線です。

• オイルミスト潤滑剤： オイルの細かい霧がギアメッシュに向けられており、高速範囲内の軽い荷重と低速に適しています。
• ジェット潤滑： オイルの高圧ジェットは、正確にメッシュの歯を目指しており、直接的かつ効果的な潤滑と冷却を保証します。これは、アプリケーションを要求するのに一般的です。
• オイルスプレー潤滑剤： ジェット潤滑に似ていますが、より広いスプレーパターンがあります。
• 潤滑剤の選択： 潤滑剤の選択は重要です 粘度 （流れに対する抵抗）、特定の存在 添加物 （例えば、反摩耗、極度の圧力）、およびその 熱特性 （高温での安定性）。
• ろ過および冷却システム： 統合システムは、汚染物質を油から除去して熱を放散し、最適な潤滑剤性能を維持するために不可欠です。

D.ベアリング選択

ベアリングは回転するシャフトをサポートし、高速と荷重に耐える必要があります。

• 流体力学的ベアリング： これらのベアリングは、加圧されたオイルフィルムに依存して、シャフトをベアリング表面から分離し、優れた負荷容量と高速で減衰を提供します。
• ローリングエレメントベアリング： 高精度、高速タイプ（例：角度接触ボールベアリング、円筒形のローラーベアリング）が使用され、多くの場合、摩擦を減らして高速能力を高めるためにセラミックボールが付いています。
• アクティブな磁気ベアリング： 極端な速度、ゼロコンタクト、および正確なシャフトの位置決めのために、電磁力を使用してシャフトを浮揚させて制御する活性磁気ベアリングが使用されます。

E.ハウジングとシステムの剛性

ギアハウジングとシステム全体を最大限の剛性のために設計する必要があります。

• たわみと不整合の最小化： 硬いハウジングデザインと正確な機械加工により、シャフトとギアが動作荷重の下で正確に整列したままであることを保証します。
• 振動の減衰と分離： 振動を吸収または分離する材料と構造設計は、ノイズを減らし、共鳴を防ぐために組み込まれています。
• 熱拡張管理： コンポーネントが熱くなると、拡張します。設計は、クリアランスとアライメントを維持するために、ギア、シャフト、およびハウジング間の熱膨張の差を説明する必要があります。

IV。製造と品質管理

高速ギアの性能は、超高精度の製造と厳しい品質制御にかかっています。

A.精密機械加工

必要な精度を達成するには、高度な加工プロセスが含まれます。

• ギアホッビングとシェーピング： ギア歯の最初のラフ化と半フィニッシュ。
• ギア研削： 正確な歯のプロファイルと表面仕上げを実現するために少量の材料を除去する重要な仕上げプロセス。これには含まれます フォーム研削 （歯のプロファイルに形作られた研削輪を使用して）と 生成的粉砕 （粉砕ホイールが交尾ギアをシミュレートする場所）。
• スーパーフィニッシュプロセス： のようなテクニック ホーニング そして ラッピング 非常に滑らかな表面仕上げを実現し、摩擦を減らし、接触パターンを改善するために使用されます。

B.熱処理プロセス

機械加工後、材料特性を強化するために熱処理が適用されます。

• 浸炭： 炭素を鋼の表面に拡散させ、それに続いてクエンチングと抑制が続く熱化学的プロセスで、硬い耐摩耗性のケースを作成します。
• ニトリッド： 窒素を鋼の表面に拡散させる低温プロセスで、表面の硬度、耐摩耗性、疲労強度を最小限に抑えて耐摩耗性を促進する硬い窒化物を形成します。
• 誘導硬化： 電磁誘導を使用して、ギアの特定の領域を迅速に加熱および消光し、局所的な硬化を可能にします。

C.品質管理と検査

厳密な検査により、すべてのギアが厳しい仕様を満たすことが保証されます。

• ギアメトロロジー： のような高度な楽器 調整測定機（CMM） そして専用 ギアローリングテスター 歯のジオメトリ、リード、プロファイル、およびランアウトを正確に測定するために使用されます。
• 非破壊検査（NDT）： などのテクニック 磁気粒子検査 （表面亀裂を検出するため） 超音波検査 （内部の欠陥を検出するには）コンポーネントを損傷することなく材料の完全性を確保するために採用されています。
• 回転コンポーネントのバランス： 高速ギアとそれに関連するシャフトは、振動を最小限に抑え、滑らかな動作を確保するために動的にバランスが取れなければなりません。

V.高速トランスミッションギアのアプリケーション

高速トランスミッションギアは、パフォーマンスと効率が最重要である幅広い業界で不可欠です。

A.航空宇宙

航空宇宙産業は、高速ギアが重要な場所の代表的な例です。

• 航空機エンジン： ターボファンおよびターボプロップエンジンでは、ギアボックスは、高速タービンをより遅い速度ファンまたはプロペラに接続し、効率を最適化するために不可欠です。
• ヘリコプタートランスミッション： これらの複雑なギアボックスは、エンジンからメインローターとテールローターに電力を送信し、例外的な信頼性と電力密度を必要とします。
• 補助電力ユニット（APU）： 開始および地上操作に電力を提供する航空機の小さなガスタービンエンジンも、高速ギアリングを利用しています。

B.発電

エネルギー部門では、これらのギアは高速回転エネルギーを変換するために不可欠です。

• ガスタービン： 高速ギアボックスは、ガスタービンを発電機に接続し、タービンの高い回転速度を電気グリッドに必要な同期速度に踏み込みます。
• 蒸気タービン： ガスタービンと同様に、ギアボックスはタービンの速度を発電機と一致させるために使用されます。
• 風力タービンギアボックス： メインローターは低速で動作しますが、大型風力タービンのギアボックス内の一部の段階には、高速ギアリングが含まれます。

C.自動車

高性能および新興の自動車アプリケーションは、これらのギアにますます依存しています。

• 高性能車両： レーシングカーやスーパーカーでは、特殊なギアボックスは、極端なエンジンの速度と出力を処理するように設計されています。
• 電気自動車（EV）ドライブトレイン： 電気モーターは最適な効率のために非常に高いRPMで動作することが多いため、モーター速度をホイール速度に合わせるためには高速減速装置が重要です。

D.工業機械

多数の産業用途は、高速ギアの効率と電力密度の恩恵を受けます。

• コンプレッサー： 高速遠心コンプレッサーを駆動するために、さまざまな産業（石油およびガス、HVACなど）で使用されます。
• パンプス： 高速ギアは、産業プロセスでの流体移動用の特殊なポンプを駆動できます。
• 工作機械： 精密機械工具には、高速加工操作用の高速スピンドルギアボックスがしばしば組み込まれています。
• テストリグ： 研究開発において、高速ギアボックスは、さまざまな機械の実際の動作条件をシミュレートするように設計されたテストリグの基本的なコンポーネントです。

vi。将来の傾向と革新

高速トランスミッションギアの分野は、パフォーマンス、効率性、信頼性をさらに向上させるための需要によって推進されており、継続的に進化しています。

A.高度な材料

新しい材料の研究は、境界をさらに押し上げることを約束します。

• セラミックギア： 例外的な硬度、耐摩耗性、高温能力を提供するセラミックギアは、従来の鋼が不足している極端な用途のために探索されています。
• 高度なコンポジット： 軽量および高強度の複合材料は、特に体重に敏感なアプリケーションのために、ギア設計に革命をもたらす可能性があります。
• 添加剤の製造（3D印刷）： このテクノロジーにより、従来の機械加工で不可能な複雑なギアジオメトリを作成することができ、最適化された内部構造と統合機能が可能になります。

B.スマートギア/コンディションモニタリング

インテリジェンスのギアシステムへの統合は、重要な傾向です。

• 統合センサー： センサーをギアまたはギアボックスに直接埋め込み、温度、振動、ひずみなどのパラメーターをリアルタイムで監視します。
• 予測メンテナンスとAI駆動型診断： これらのセンサーからのデータは、人工知能と機械学習と組み合わせて、発生する前に潜在的な障害を予測し、積極的なメンテナンスを可能にし、ダウンタイムを最小限に抑えることができます。

C.ノイズおよび振動削減技術

継続的な取り組みの目的は、高速ギアをより静かで滑らかにすることを目指しています。

• アクティブノイズコントロール： 抗相音波を使用して、ギアノイズをキャンセルします。
• 高度な減衰材料： より効果的に振動を吸収して消散する新しい材料と構造設計の開発。

D.ハイブリッドおよび電気ドライブトレイン

電化へのシフトは、ギアの設計に影響を与えています。

• 電気モーターの特性の最適化： ギアは、電動モーターのユニークな速度トルク特性とインターフェイスするように特異的に設計されており、多くの場合、より高い入力速度と異なる削減比を必要とします。
• パワーエレクトロニクスとの統合： 最適化されたパフォーマンスと効率性のために、機械式ギアシステムと電子制御ユニットの間の密接な統合。

vii。結論

高速トランスミッションギアは、精度、材料科学、高度な製造を具体化する機械工学の頂点を表しています。これらは、多様な産業全体で近代的な機械が要求する高出力密度、効率、およびパフォーマンスを可能にする重要なコンポーネントです。動的負荷の緩和と熱課題の管理から、高度な材料の選択や超高速製造技術の採用まで、設計と生産のあらゆる側面がエンジニアリングの卓越性の証です。

産業は速度と効率の限界を押し続けているため、高速ギアの役割は成長するだけです。材料の継続的な革新、条件監視のためのスマートテクノロジーの統合、ハイブリッドおよび電気ドライブトレインの進化する景観への適応により、高速トランスミッションギアの分野は継続的な進化の態勢を整え、次世代の高性能機械を促進します。
