ギアボックス ハウジング: 産業用トランスミッション コアの堅実な守護者

産業用トランスミッション分野では、ギアボックスは動力伝達と変速のための重要なデバイスです。そのパフォーマンスは、機器全体の効率と安定性に直接影響します。の ギアボックスハウジング 、その「フレームワーク」および「保護シェル」として機能する重要な役割を果たし、ギアボックスとトランスミッションシステム全体の適切な動作を保証します。

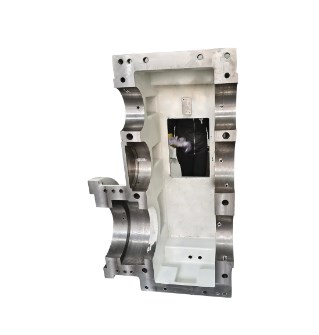

ギアボックスハウジングの機能的な配置
ギアボックス ハウジングはギアボックスの中核となる構造コンポーネントであり、複数の重要な機能を実行します。ギア、ベアリング、シャフトなどのコアトランスミッションコンポーネントに正確な取り付けおよび位置決めスペースを提供し、スムーズなトランスミッションの前提条件である動作中にこれらのコンポーネントが正しい相対位置を維持できるようにします。ハウジングはシールと保護を提供し、ほこり、湿気、その他の不純物がハウジングに侵入するのを効果的にブロックし、精密トランスミッションコンポーネントの摩耗や腐食の原因となるのを防ぎます。また、潤滑油の漏れを防ぎ、ギアボックス内の潤滑環境を良好に保ちます。ハウジングはある程度の放熱性も備えており、ギアトランスミッション中に発生する熱を放散して、過剰な温度がギアボックスの性能や寿命に影響を与えるのを防ぎます。

ギアボックスハウジングの材質の選択
材料の選択は、強度、剛性、耐摩耗性、コストの観点からギアボックス ハウジングの要件を満たすために非常に重要です。鋳鉄は最も広く使用されている住宅材料の 1 つです。ねずみ鋳鉄と同様に鋳造性に優れ、複雑な筐体形状への加工が容易です。また、振動減衰性にも優れており、歯車伝動時に発生する振動や騒音を効果的に低減します。ダクタイル鋳鉄は優れた強度と靭性を備えているため、高い耐荷重能力が要求されるギアボックスに適しています。

産業技術の進歩に伴い、一部のハイエンドまたは特殊用途では、ギアボックス ハウジングに鋳鋼が使用されています。鋳鋼は鋳鉄と比較して優れた強度と靭性を備えており、より大きな荷重や衝撃に耐えることができます。ただし、鋳造プロセスは比較的複雑であり、コストは高くなります。

一部の軽量ギアボックスにはアルミニウム合金も使用されています。アルミニウム合金は密度が低いため、ギアボックス全体の重量が効果的に軽減されます。熱伝導率も良く、放熱しやすくなっています。ただし、強度が比較的低いため、負荷の小さい伝動に適しています。

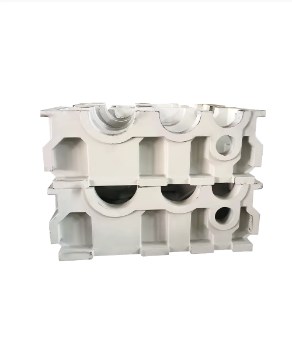

ギヤボックスハウジングの構造設計のポイント
ギアボックス ハウジングの構造設計では、性能と信頼性を確保するために複数の要素を包括的に考慮する必要があります。まず第一にハウジングの剛性を設計する必要があります。十分な剛性により荷重時の過度な変形を防ぎ、ギヤやベアリングの作動位置の乱れを防ぎ、伝達精度を確保します。通常、剛性は適切な壁厚、リブ、その他の構造的特徴によって強化されます。

第二に、ハウジングの加工性は、鋳造、切断、その後の組み立てを容易にするように設計されなければなりません。たとえば、ハウジングの設計では、加工の難易度や治具の複雑さを最小限に抑えるために、表面の加工を優先する必要があります。すべてのコンポーネントを正確に組み立てるためには、適切な組み立て基準と位置決め構造を確立する必要があります。

ハウジングの潤滑とシールの設計にも細心の注意が必要です。潤滑が必要なすべての表面に潤滑剤がスムーズに供給されるように、適切な潤滑チャネルを設計する必要があります。さらに、漏れや異物の侵入を防ぐための確実なシール構造も求められます。一般的なシール方法にはラビリンス シールやオイル シールがあり、ギアボックスの動作環境と要件に基づいて選択する必要があります。

ギアボックスハウジングの製造工程
ギアボックス ハウジングの製造には、通常、鋳造、熱処理、機械加工などの一連のプロセス ステップが含まれます。鋳造は住宅製造の主要な工程です。材質に応じて、砂型鋳造、ロストフォーム鋳造などの工法が使用できます。鋳造プロセスでは、ハウジングの引け巣や亀裂などの欠陥を防ぐために、鋳造温度や冷却速度などのプロセスパラメータを厳密に制御することが重要です。

鋳造後、ハウジングは通常、鋳造応力を除去し機械的特性を向上させるために、アニーリングや焼きならしなどの熱処理が行われます。

フライス加工、ボーリング、穴あけなどの後続の機械加工プロセスは、ハウジングの精度を確保するために非常に重要です。これらのプロセスにより、すべての取り付け面の平坦度、および各穴システムの寸法および位置の精度が設計要件を満たしていることが保証されます。厳しい品質管理には高精度の加工機や測定器が不可欠です。

産業用トランスミッション システムの重要なコンポーネントであるギアボックス ハウジングの性能と品質は、システム全体の動作に直接影響します。産業技術の絶え間ない進歩に伴い、ギアボックスのハウジングは、さまざまな分野の増大するニーズに適応し、産業用トランスミッションの効率的かつ安定した動作に対するより強固な保証を提供するために、材料、構造設計、製造プロセスなどの面で常に開発および改善されています。
