コンプレッサーハウジングの鋳造がコンプレッサーの性能にとって重要なのはなぜですか?

コンプレッサーは産業に欠かせないパワーデバイスとして、空調、冷凍、空圧工具などの分野で幅広く使用されています。の コンプレッサーハウジングの鋳造 コンプレッサーの性能と信頼性に直接影響します。

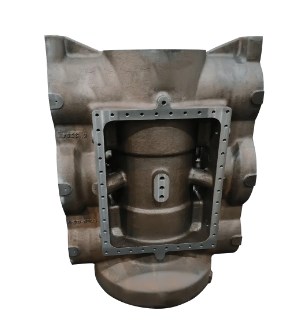

コンプレッサーハウジングの基本機能と要件

コンプレッサーハウジングはコンプレッサーの外部構造です。ローター、ピストン、ベアリングなどのさまざまな内部コンポーネントをサポートし、高圧および低温条件下で動作します。その主な機能は、外部からの機械的衝撃、熱膨張と収縮、さまざまな媒体による腐食に耐えながら、内部コンポーネントの安定した動作を確保することです。ハウジングの鋳造要件は、強度、硬度、耐久性を満たすだけでなく、コンプレッサーの長期安定稼働を確保するための高精度と良好な表面仕上げも要求されます。

製造プロセス中、コンプレッサーのハウジングは次の重要な特性を備えている必要があります。

• 耐圧性: コンプレッサーは動作中に高圧を発生するため、ハウジングは内部および外部の圧力に耐えることができる必要があります。
• 耐食性: ハウジングは、特にさまざまな化学物質と接触する可能性のある冷凍用途で使用される場合、優れた耐食性を備えている必要があります。
• 熱安定性: 高温環境では、ハウジング材料の熱膨張と安定性を厳密に制御する必要があります。
• 寸法精度: コンプレッサーのスムーズな動作を実現するのは、高精度の鋳造によるものです。

コンプレッサーハウジングの鋳造工程

コンプレッサーハウジングの鋳造プロセスは、構造強度と寸法精度を確保するために非常に重要です。一般的な鋳造プロセスには、砂型鋳造、精密鋳造、アルミニウム合金鋳造などがあります。各工程にはそれぞれの特徴と利点があり、適切な工程を選択することで生産効率が大幅に向上し、コストが削減されます。

砂型鋳造

砂型鋳造は伝統的で一般的に使用されている鋳造方法で、コンプレッサーハウジングの大量生産に適しています。最大の利点は、金型製作が簡単でコストが安く、比較的複雑な形状も鋳造できることです。ただし、このプロセスの欠点は、表面精度が低く、精度要件を満たすために鋳物に後続の機械加工が必要になる場合があることです。

精密鋳造

精密鋳造により高い鋳造精度が得られ、高精度かつ薄肉化が要求されるコンプレッサーハウジングに適しています。ワックス型などを使用して金型を製作することで、より高い鋳造精度と良好な表面品質を得ることができます。精密鋳造は、コンプレッサーケーシングのハイエンドまたは小ロット生産に適しています。コストは高くなりますが、製品のパフォーマンスを効果的に向上させることができます。

アルミニウム合金鋳物

軽量設計が必要なコンプレッサーのケーシングには、アルミニウム合金鋳造が一般的です。アルミニウム合金は耐食性に優れているだけでなく、密度が低いため、コンプレッサー全体の重量を効果的に軽減します。アルミニウム合金ケーシングは、高効率、省エネのコンプレッサーに広く使用されています。

材料の選択と性能の最適化

コンプレッサーケーシングの材料の選択は、その性能にとって非常に重要です。さまざまな材料の物理的および化学的特性が、コンプレッサーケーシングの圧縮強度、耐熱性、耐食性を直接決定します。一般的なコンプレッサーのケーシング材料には、鋳鉄、アルミニウム合金、マグネシウム合金、銅合金などがあります。

鋳鉄

鋳鉄は優れた鋳造性と高強度のため、高出力コンプレッサーのケーシングの製造によく使用されます。鋳鉄の利点は、コストが低く、機械加工性に優れていることですが、密度が高く脆いため、一部の軽量コンプレッサーでは用途が制限される可能性があります。

アルミニウム合金

アルミニウム合金は、最新のコンプレッサーケーシング、特に軽量で強力な耐食性が必要な用途によく使用される材料の 1 つです。アルミニウム合金は密度が低く、コンプレッサー全体の重量を効果的に軽減し、耐食性にも優れているため、冷凍装置や小型コンプレッサーに適しています。

マグネシウム合金

マグネシウム合金は、アルミニウム合金と同様の特性を備えた新興の軽量材料ですが、密度がさらに低いため、コンプレッサーの重量がさらに軽減されます。マグネシウム合金は耐食性に劣るため、特別な防食処理が必要です。

銅合金

銅合金は熱伝導性と耐食性に優れているため、高温や多湿の環境に耐える必要があるコンプレッサーのケーシングに適しています。銅合金の欠点は、コストが高く、重量が比較的重いため、軽量設計ではあまり一般的ではありません。

圧縮機ケーシングの品質検査と管理

鋳造後、コンプレッサーのケーシングは厳格な品質検査を受け、設計要件を満たしていることを確認する必要があります。一般的な検査方法には、超音波検査、X 線検査、磁粉検査、液体浸透検査などがあります。これらの検査方法は、鋳造工程中に存在する可能性のある亀裂、気孔、介在物などの欠陥を効果的に検出し、製品の品質を保証します。

超音波検査

この方法では、超音波を使用して材料、特に鋳鉄やアルミニウム合金のコンプレッサーケーシングの内部欠陥を検出し、小さな内部亀裂や細孔を正確に特定します。

X線検査

X線検査は、圧縮機ケーシングの内部構造を検査し、欠陥を正確に特定するのに適しており、特に複雑な形状の鋳物に有効です。

磁粉試験

この方法では、磁性粉末を鋳物の表面に塗布し、磁場の変化を利用して表面の亀裂や欠陥を検出します。この方法は鋳鉄製のコンプレッサーケーシングに適しています。

液体浸透試験

この方法では、液体浸透剤を使用してケーシングの表面に浸透し、表面の欠陥を明らかにし、小さな亀裂や細孔の検出に役立ちます。

圧縮機ケーシング鋳造の今後の開発動向

技術の継続的な進歩により、コンプレッサーケーシングの鋳造プロセスと材料の選択は常に革新されています。より効率的な鋳造技術から、より環境に優しく軽量な材料に至るまで、将来のコンプレッサーのケーシングは、性能とコストのバランスにさらに重点を置くことになります。同時に、インテリジェントな製造技術と自動化技術の発展により、コンプレッサーケーシングの生産効率と製品の一貫性がさらに向上します。

よくある質問 (FAQ)

コンプレッサーのケーシングに高強度材料が選ばれるのはなぜですか?

コンプレッサーのケーシングは高圧や急激な温度変化に耐える必要があるため、コンプレッサーの安定性と長期信頼性を確保するには、強度、耐圧性、高温耐性が高い材料を選択する必要があります。

適切な鋳造プロセスを選択するにはどうすればよいですか?

鋳造プロセスを選択する際は、コンプレッサーケーシングのサイズ、形状、精度要件、生産量を考慮してください。大量生産の場合は、砂型鋳造の方が経済的です。高精度で複雑な形状の製品には、精密鋳造が適しています。

コンプレッサーのケーシングにはアルミニウム合金と鋳鉄どちらが適していますか?

アルミニウム合金は軽量性と耐食性が必要なコンプレッサーのケーシングに適しており、鋳鉄はより高い圧力要件を必要とする高出力コンプレッサーに適しています。材料の選択は、特定の用途と性能のニーズに基づいて決定する必要があります。

コンプレッサーケーシングの鋳造後にはどのような品質検査が必要ですか?

一般的な品質検査方法には、鋳造プロセス中に亀裂や気孔などの欠陥がないかどうかを確認することを目的とした、超音波検査、X 線検査、磁粉検査、および液体浸透検査が含まれます。
